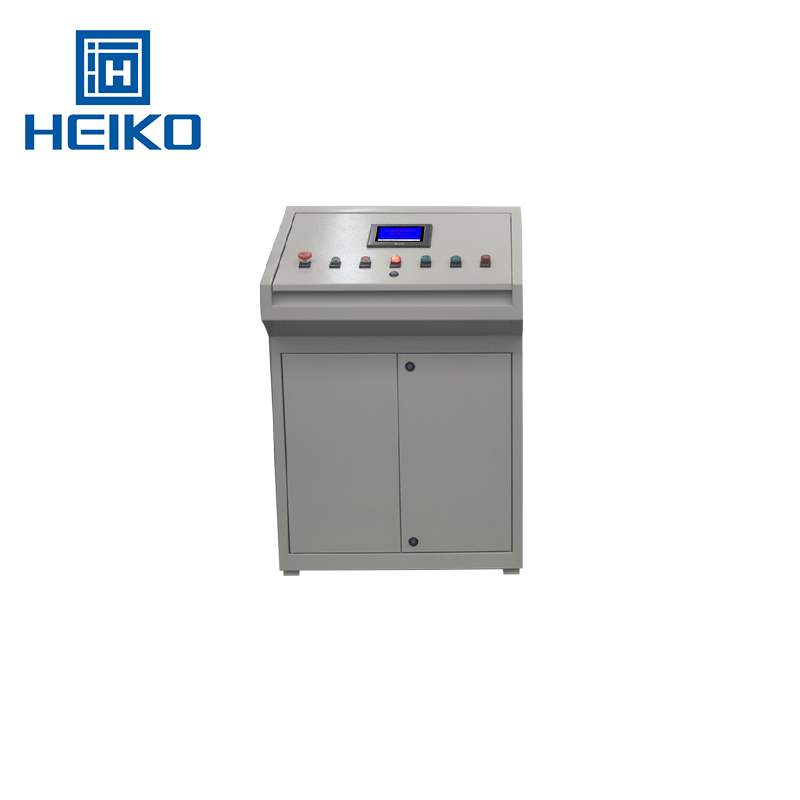

1、控制柜為落地式向問天柜體,可直接固定在地面上,用戶也可自制底座。
2、將溫度傳感器、壓力傳感器與加熱棒等元件安裝到高溫熔體泵上。
3、電纜從控制柜的側面引入柜內(動力線與信號線分隔安裝,所有傳感器信號屏蔽線必須和動力線接地線分開接地),按照端子接線圖連接線路。(注:接線端子連接圖見隨附帶電氣圖紙)
4、電氣參數說明:
(1)電源進線3相四線380V/60HZ、熔體泵電機輸出3相380V/60HZ。
(2)高溫熔體泵的泵前、泵體、泵后加熱器輸出單相AC220V。
(3)進、出口壓力檢測信號為模擬量0-10V輸入。
(4)泵前、泵體、泵后溫度檢測信號K型熱電偶。
(5)控制柜到主機變頻器的控制信號為模擬量0-10V輸出。
5、接線說明:
(1)電機動力線按照電氣圖紙連接,電機必須有效接地避免對信號線路的干擾。(注:通電前必須檢查電機絕緣和三相電阻是否一樣)
(2)壓力傳感器(0-10V)信號線按照電氣圖紙連接,(S+)為藍線,(S-)為黃線,(E+)為紅線,(E-)為白線,綠色為校準線,帶熱縮管的為屏蔽線。
(3)溫度傳感器信號正為紅線,信號負為藍線;
(4)溫度加熱器動力線(AC220V)按照電氣圖紙連接,無正負相序之分。(注:但通電前必須檢查線路,保證沒有接地和短路)
6、高溫熔體泵的控制系統保護裝置:
(1)斷路器短路保護
(2)變頻器過載保護
(3)壓力超限位保護
(4)與主機的連鎖保護
7、設備使用環境:環境溫度:-10℃-+50℃環境濕度:<85RH(無凝露避免強腐蝕性物質)
8、電氣控制技術指標:傳感器測量精度:±0.5%,設備控制精度:±1%,設備供電電壓:380VAC(根據客戶所處地區電壓標準),電機額定容量:15KW(根據熔體泵流量選擇)
